Beoordeel Draadpenkaliber GO / NO-GO, tolerantie 6H, M 10 x 1.5

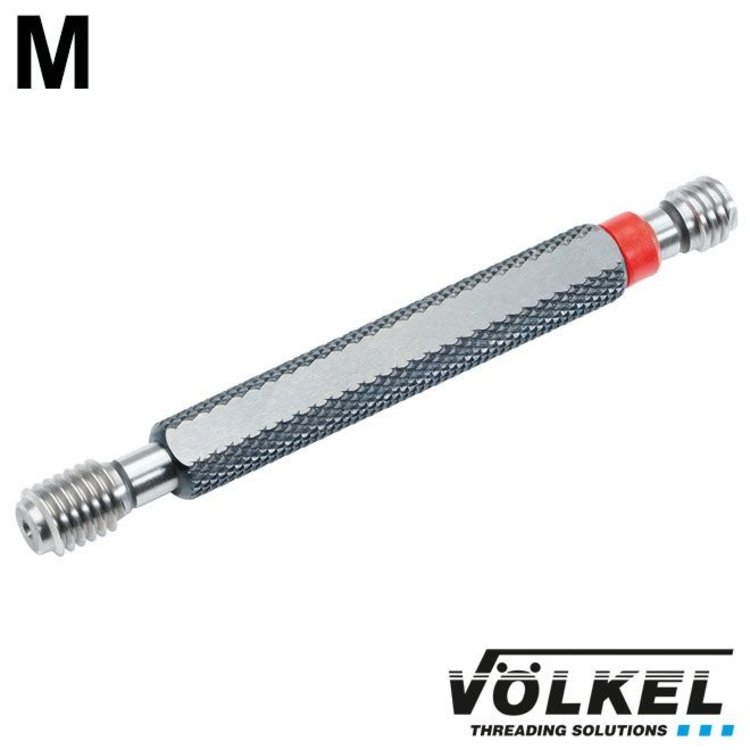

Draadpenkaliber GO / NO-GO, tolerantie 6H, M 10 x 1.5

Artikelcode 156268
€47,60
(€57,60 Incl. btw)
Schroefdraadsoort: ISO metrisch draad DIN 13, Nominale grootte: M 10 x 1.5, Tolerantie: 6H, Geschikt voor goedkeur (GO) en afkeur van schroefdraad (NO-GO)
op voorraad
Levering vanuit magazijn Duitsland - Verwachte levertijd 3-7 werkdagen* - Voor spoedleveringen bel of mail
Beschrijving

Schroefdraad kan gecontroleerd worden met een schroefdraadcaliber. Een schroefdraadcaliber bestaat uit 2 delen een GO (goedkeur) en NO-GO (afkeur, te herkennen aan de rode kleur). Voor het controleren van schroefdraad dient er als volgt gehandeld te worden. De GO-kant dient soepel en zonder haperingen of grote weerstand ingedraaid te kunnen worden. Vervolgens dient de NO-GO-kant maximaal 2 gangen in het gat gedraaid te kunnen worden. Lukt beide of 1 van deze 2 niet, dan is het schroefdraad niet in orde. Met de GO-kant voel je of het draad goed gesneden is met de juiste spoed. Met de NO-GO-kant voel je of het draad niet te groot of niet te klein is en dus aan de voorgeschreven tolerantie voldoet.

Specificaties:
Schroefdraadsoort: ISO metrisch draad DIN 13
Afkorting draadsoort: M
Norm kaliber: DIN ISO 1502
Geschikt voor goedkeur (GO) en afkeur van schroefdraad (NO-GO)
Nominale grootte: M 10 x 1.5
Tolerantie: 6H

Merk: Völkel
Typenummer Völkel: 16023
