Pneumatische blindklinkmoertangen

Uitvoeringen en toepassingen van pneumatische blindklinkmoertangen.

In de wereld van pneumatische blindklinkmoertangen bestaan er 2 varianten namelijk het Spin-Pull en Spin-Pull-Spin principe. Hieronder kunt u zien wat de verschillen zijn. Mocht u vragen hebben of advies willen, neemt u dan contact met ons op: +0031 (0)224-422116 of [email protected]

Spin-Pull – Pneumatisch

Mighty-Seven PB1305 (art. no: 120042) – capaciteit M3, M4, M5 optioneel draadstift M6 (art. no: 120043)
Mighty-Seven PB1310 (art. no: 120044) – capaciteit M8, M10
Mighty-Seven PB1312 (art. no: 120045) – capaciteit M10, M12
WCT RNT34 (art. no: 120177) - capaciteit M3, M4
WCT RNT56 (art. no: 120178) - capaciteit M5, M6
WCT RNT6810 (art. no: 120179) - capaciteit M6, M8, M10
WCT RNT1012 (art. no: 120180) - capaciteit M10, M12

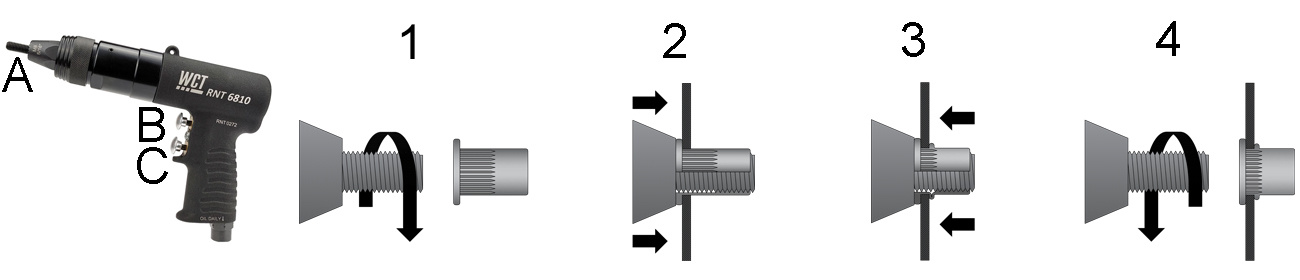

De werking
1: Draai de blindklinkmoer op draadstift (A) door de bovenste button (B) in te drukken. De draadstift gaat rechtsom draaien, draai de blindklinkmoer op tot de aanslag.
2: Druk de blindklinkmoer in het materiaal waar deze in geplaatst moet worden.
3: Druk de bovenste button (B) opnieuw in en houdt deze ingedrukt totdat de machine stopt met draaien. De draaistift gaat rechtsom draaien totdat de blindklinkmoer juist geplaatst is – de machine stopt met draaien.
4: Druk de onderste button (C) in. De draadstift gaat linksom draaien en draait uit de blindklinkmoer – de blindklinkmoer is geplaatst en gereed voor gebruik.


Voordelen van Spin-Pull blindklinkmoertangen
Het grote voordeel van het Spin-Pull principe is dat de blindklinkmoertangen zeer compact en eenvoudig te bedienen zijn. Een bijkomend voordeel is dat de prijs een stuk lager ligt dan een Spin-Pull-Spin blindklinkmoertang.

Lange blindklinkmoeren
Voor sommige blindklinkmoeren zijn er lange draadstiften gewenst, omdat er bijvoorbeeld blindklinkmoeren moeten worden geplaatst in dik materiaal. Ook bij spreid blindklinkmoeren is vaak een lange draadstift gewenst. Voor de Spin-Pull machines zijn er optioneel diverse draadstiften te verkrijgen met diverse lengtes, zodat de machine altijd exact is afgestemd op de blindklinkmoeren.



Spin-Pull-Spin Semi-Automatisch - Pneumatisch

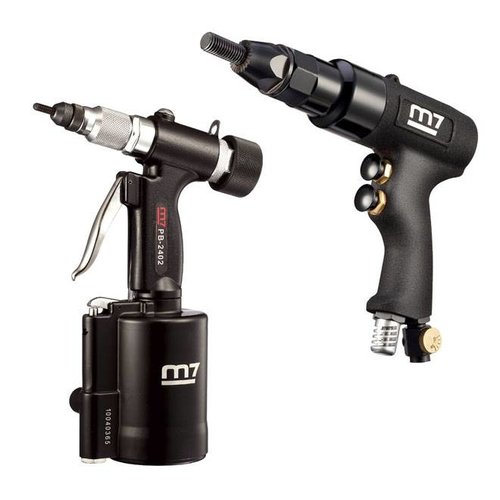

Mighty-Seven PB2402 (art. no: 120036) – capaciteit M4, M5, M6, M8, M10 (M10 alleen aluminium en staal)
WCT RNT410 (art. no 120176) - capaciteit M4, M5, M6, M8, M10 (M10 alleen aluminium en staal)

De werking
1: Draai de blindklinkmoer handmatig op de draadstift (A) met de grote ronde knop (B) aan het uiteinde van de machine tot de aanslag.
2: Druk de blindklinkmoer in het materiaal waar deze geplaatst moet worden.
3: Druk de button (C) op de machine in. De blindklinkmoer wordt pneumatisch-hydraulisch geklemd tussen het materiaal.
4: Draai de draadstift uit de blindklinkmoer met de grote ronde knop (B). De blindklinkmoer is klaar voor gebruik.

Plaatsing op slag
De PB2402 en RNT410 blindklinkmoertangen zij op slag gestuurde machines en zijn alleen geschikt voor plaatsing van blindklinkmoeren in materialen met een constante materiaaldikte. Dit komt doordat de tang een blindklinkmoer klemt tussen het materiaal met een ingestelde werkslag. Uiteraard kan er met diverse materiaaldiktes worden gewerkt, maar dan dient de tang bij elke plaatdikte juist te worden ingesteld.



Spin-Pull-Spin Automatisch – Pneumatisch

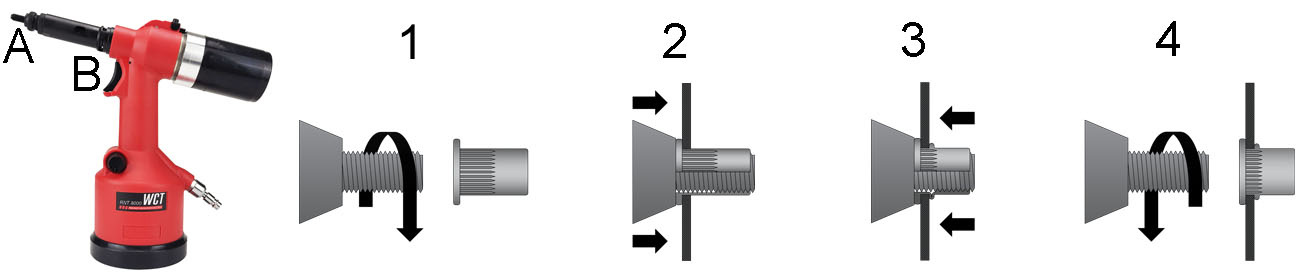

De werking
1: Druk de blindklinkmoer tegen de draadstift (A) aan. De draadstift begint automatisch rechtsom te draaien tot de blindklinkmoer de aanslag bereikt.
2: Druk de blindklinkmoer in het materiaal waar deze geplaatst moet worden.
3-4: Druk de button (B) op de machine in. De blindklinkmoer wordt pneumatisch-hydraulisch geklemd tussen het materiaal; vervolgens draait de draadstift automatisch uit de blindklinkmoer vandaan – de blindklinkmoer is geplaatst en gereed voor gebruik.


Bij Spin-Pull-Spin blindklinkmoertangen bestaan er 2 varianten; het op kracht en slag gestuurde systeem.

Kracht gestuurd
Gesipa Firefox 1F (art. no: 010005) – capaciteit M3, M4, M5, M6 (M6 alleen aluminium en staal)
Gesipa Firefox 2F (art. no: 010006) – capaciteit M3, M4, M5, M6, M8, M10, M12 (M12 alleen aluminium en staal)
Gesipa Firefox 2FL voor linkse schroefdraad (art. no: 010007) – capaciteit M3, M4, M5, M6, M8, M10, M12 (M12 alleen aluminium en staal)
Gesipa Firefox 2 (zowel op kracht en slag gestuurd) (art. no: 010008) – capaciteit M3, M4, M5, M6, M8, M10, M12 (M12 alleen aluminium en staal)

Blindklinkmoertangen met het op kracht gestuurde systeem zijn geschikt voor elke materiaaldikte waar de blindklinkmoeren in worden geplaatst zonder aanpassingen te doen aan de blindklinkmoertang. Dit komt doordat de tang stopt met het klemmen van de blindklinkmoer tussen het materiaal bij het bereiken van een bepaalde trekkracht. Wel dient de machine opnieuw te worden ingesteld als het materiaal van de blindklinkmoer of de diameter van de draadstift wordt aangepast. De trekkracht kan eenvoudig worden ingesteld door een bijgeleverde kleurenkaart die correspondeert met de kleuren op de machine.

Slag gestuurd
Pull-link AS4 (art. no: 660001) - capaciteit M3, M4, M5, M6, M8, M10, M12 (M12 alleen aluminium en staal)
Gesipa Firefox 2 (zowel op kracht en slag gestuurd) (art. no: 010008) – capaciteit M3, M4, M5, M6, M8, M10, M12 (M12 alleen aluminium en staal)

Blindklinkmoertangen met het op slag gestuurde systeem zijn alleen geschikt voor plaatsing van blindklinkmoeren in materialen met een constante materiaaldikte. Dit komt doordat de tang een blindklinkmoer klemt tussen het materiaal met een ingestelde werkslag. Uiteraard kan er met diverse materiaaldiktes worden gewerkt, maar dan dient de tang bij elke plaatdikte juist te worden ingesteld.

Voordelen en nadelen van het Spin-Pull-Spin blindklinkmoertangen op lucht
Het grote voordeel van het Spin-Pull-Spin principe is dat de blindklinkmoertangen een zeer hoge en constante plaatsingskwaliteit hebben. Tevens kunnen er zeer snel blindklinkmoeren worden geplaatst. Een nadeel is dat de machines vrij groot zijn en de prijs is een stuk hoger ligt dan Spin-Pull blindklinkmoertangen.
