Beoordeel Draadringkaliber GO, tolerantie 2A, UNC 1/4 x 20

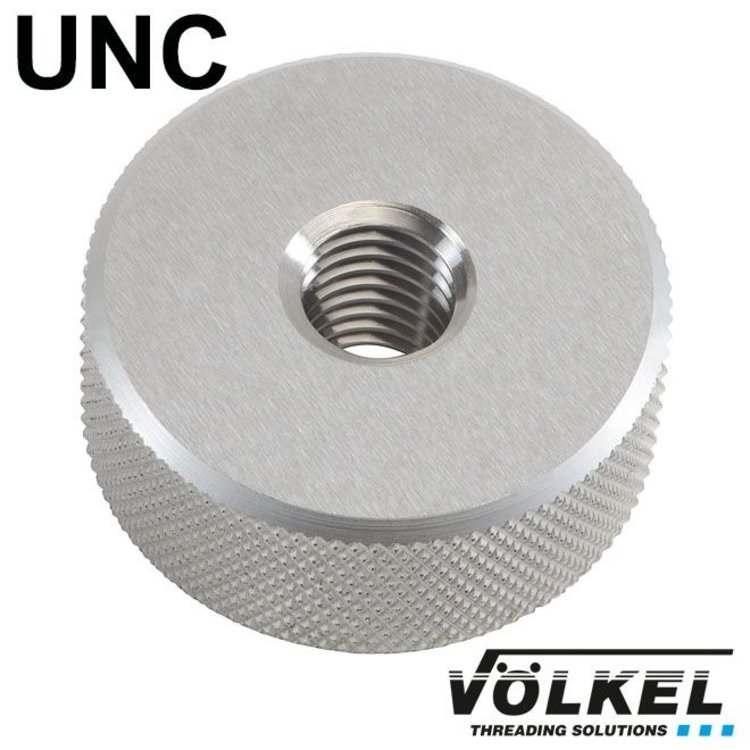

Draadringkaliber GO, tolerantie 2A, UNC 1/4 x 20

Artikelcode 157547
€49,00
(€59,29 Incl. btw)
Schroefdraadsoort: Amerikaanse grove draad ANSI B 1.1, Nominale grootte: UNC 1/4 x 20, Tolerantie: 2A, Geschikt voor goedkeur van schroefdraad (GO)
op voorraad
Levering vanuit magazijn Duitsland - Verwachte levertijd 3-7 werkdagen* - Voor spoedleveringen bel of mail
Beschrijving

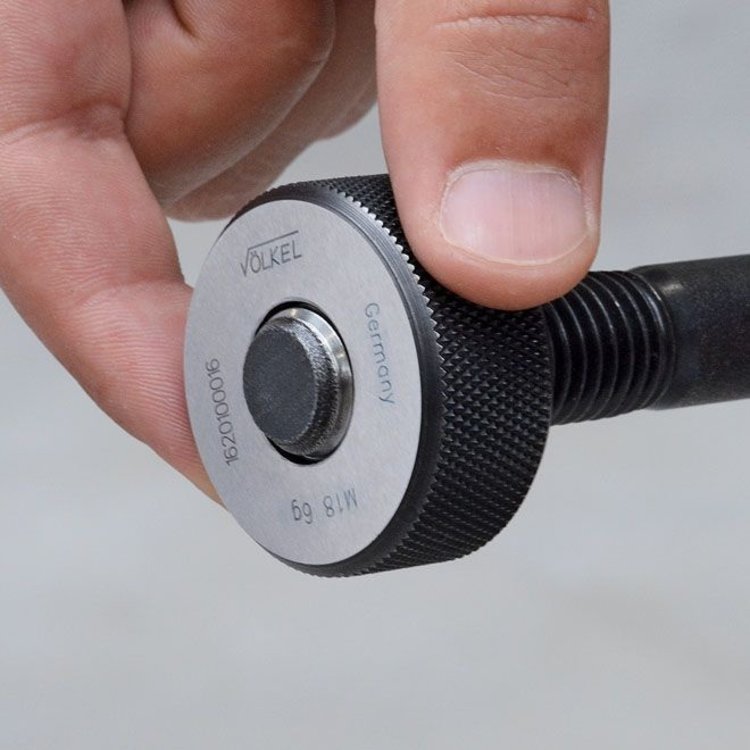

Schroefdraad kan gecontroleerd worden met een schroefdraadcaliber. Een schroefdraadcaliber bestaat uit 2 delen een GO (goedkeur) en NO-GO (afkeur, te herkennen aan de rode kleur). Voor het controleren van schroefdraad dient er als volgt gehandeld te worden. De GO-kant dient soepel en zonder haperingen of grote weerstand opgedraaid te kunnen worden. Vervolgens dient de NO-GO-kant maximaal 2 gangen op het draad gedraaid te kunnen worden. Lukt beide of 1 van deze 2 niet, dan is het schroefdraad niet in orde. Met de GO-kant voel je of het draad goed gesneden is met de juiste spoed. Met de NO-GO-kant voel je of het draad niet te groot of niet te klein is en dus aan de voorgeschreven tolerantie voldoet.

Specificaties:
Schroefdraadsoort: Amerikaanse grove draad ANSI B 1.1
Afkorting draadsoort: UNC
Norm kaliber: ANSI B 1.2
Geschikt voor goedkeur van schroefdraad (GO)
Nominale grootte: UNC 1/4 x 20
Tolerantie: 2A

Merk: Völkel
Typenummer Völkel: 16298
